Visores Circulares Temperados

Visor Circular
Temperado
Borisilicato ou Cristal

Bujão de presão com colar sextavado interno

Permite a visualização do meio no interior do equipamento

Visor Borisilicato
ou Cristal Ø até 450
espessuras de 2 a 25 mm

Bujão rosca metrica ou BSP sextavado interno inox DIN910 improtado Elesa+Ganter

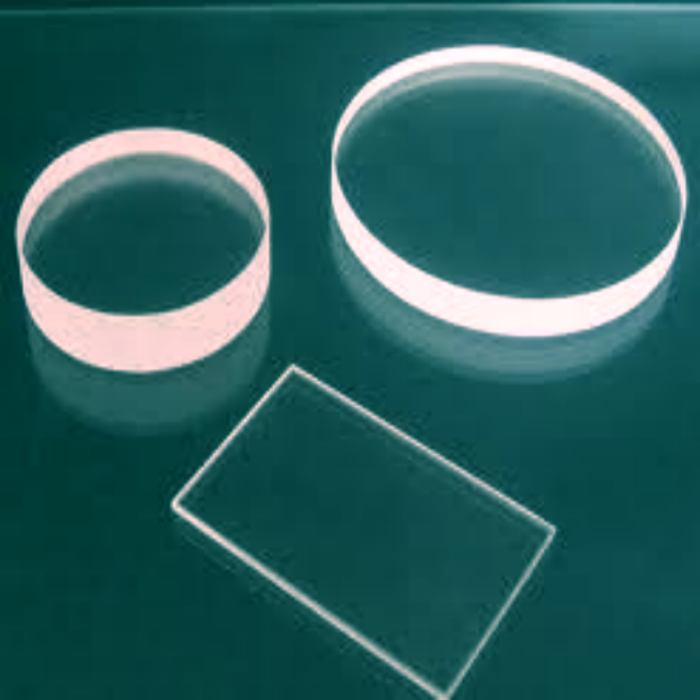

Cristais ou Borissilicato Circulares até Ø450 mm

Tolerancias
Dimensionais
medidas em Milimetro

Esquema tecnico do DIN 910

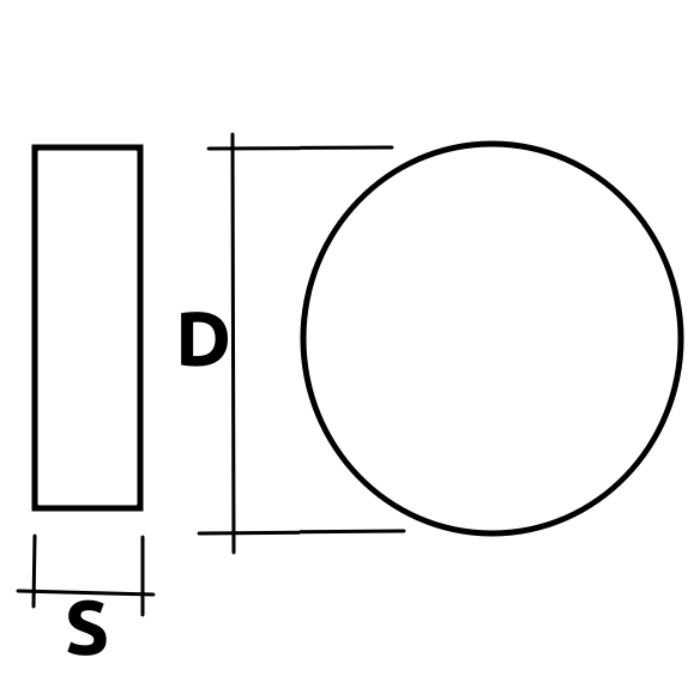

Esquema Das tolerancias dimensionais

*Todas medidas em milimetro (mm)*

DIN 910 - Rosca Metrica

TOLERANCIA DIMENSIONAIS
Diâmetro (D)	Até 125 mm	± 0,5 mm
Diâmetro (D)	de 150 a 200 mm	± 0,8 mm
Diâmetro (D)	Acima de 200mm	± 1,0 mm
Espessura (S)	de 2 a 25 mm	± 0,5 mm

All information is strictly informative
