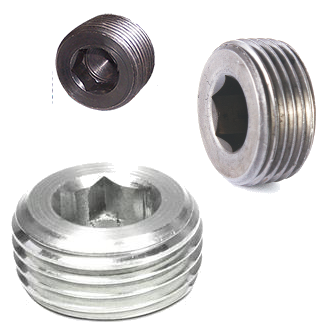

Bujões ou plugs DIN 906 de aço oxidado ou inoxidável com rosca cônica

DIN 906 Rosca Conica
Sextavado Interno
NPTF Metrica e BSP

Bujão de presão sem cabeça sextavado interno

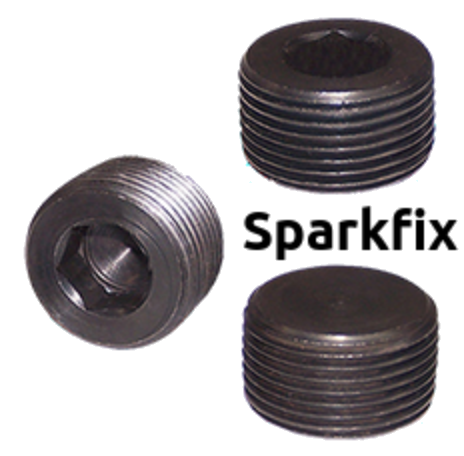

Bujão rosca conica sextavado interno oxidado preto DIN906

Bujão de Pressão
INOX Rosca Conica
Importado Elesa+Ganter

Esquema tecnico do Bujão rosca conica sextavado interno oxidado preto DIN906

DIN 906 Threaded plugs Steel / Stainless Steel, with conical thread

Bujão DIN906
OXIDADO OU ZINCADO
rosca BSP NPTF e Métrica

Esquema tecnico do DIN 906

Esquema tecnico do DIN 906

*Todas medidas em milimetro (mm)*

DIN 906 - Rosca Metrica - 1:16
d b s e t min
M8 x 1 8 4   04,00
M10 x 1 8 5   04,00
M12 x 1.5 10 6   05,00
M14 x 1.5 10 7   05,00
M16 x 1.5 10 8   05,00
M18 x 1.5 10 8   05,00
M20 x 1.5 10 10   05,00
M22 x 1.5 10 10   05,00
M24 x 1.5 12 12   06,00
M26 x 1.5 12 12   06,00
M30 x1.5 12 17   06,00
M36 x 1.5 15 19   7.5

DIN 906 - Rosca BSPT - 3/4
d b s e t min
1/8" - 28 8 5   4
1/4" - 19 10 7   5
3/8" - 19 10 8   5
1/2" - 14 10 10   5
3/4" - 14 12 12   6
1" - 11 12 17   6
1.1/4" - 11 18 22   11,50
1.1/2" - 11 20 24   11.50





DIN 906 - Rosca NPTF - 3/4
d b s (pol.) e t min
1/16" -27 08,00 5/32"   02,00
1/8" - 27 08,00 3/16"   02,00
1/4" - 18 11,00 1/4"   02,50
3/8" - 18 12,70 5/16"   03,00
1/2" - 14 14,20 3/8"   03,00
3/4" - 14 15,80 9/16"   03,50
1" - 11,5 19,00 5/8"   05,00
1.1/4" - 11,5 20,60 3/4"   05,00
1.1/2" - 11,5 20,60 1"   05,00
2" - 11,5 22,20 1"   05,50





DIN 906 - Rosca NPTF - 7/8
d b s(pol.) e t min
1/16" -27 06,35 5/32"   03,00
1/8" - 27 06,35 3/16"   03,00
1/4" - 18 10,30 1/4"   05,00
3/8" - 18 10,30 5/16"   05,00
1/2" - 14 13,50 3/8"   06,70
3/4" - 14 13,50 9/16"   06,70
1" - 11,5 16,50 5/8"   08,20
1.1/4" - 11,5 16,50 3/4"   08,20
1.1/2" - 11,5 16,50 1"   08,20
2" - 11,5 16,50 1"   08,20





All information is strictly informative
