Grampo vertical > KF-725/825
KF-725/825
KF-725/825
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.
| REFERÊNCIA | FORÇA RETENÇÃO Kgf | A | B | C | D | E | F | G | H | J | ÂNGULO DE ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

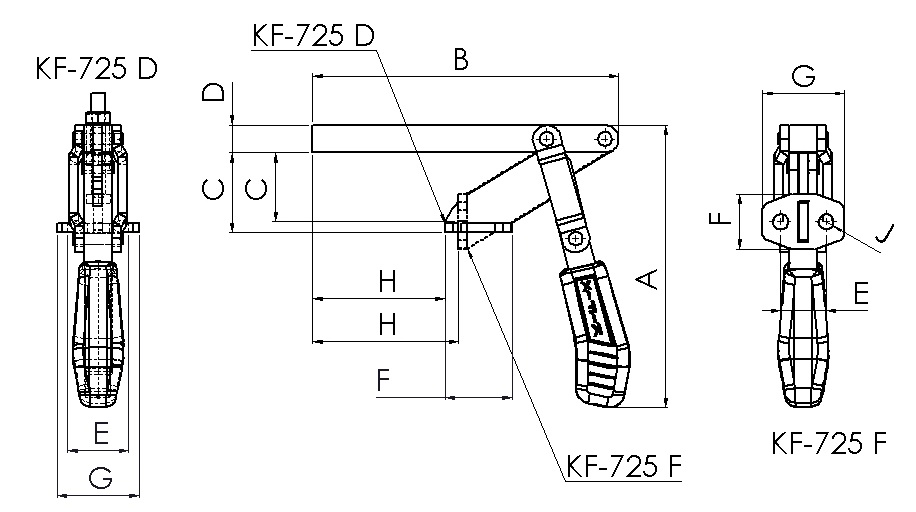

| KF-725 D | 450 | 196 | 213 | 55,6 | 19 | 32 | 38,1 | 57,2 | 92,2 | 10,5 | 195 | 2,030 |
| KF-725 F | 450 | 196 | 213 | 48 | 19 | 32 | 38,1 | 57,2 | 101,6 | 10,5 | 195 | 2,030 |

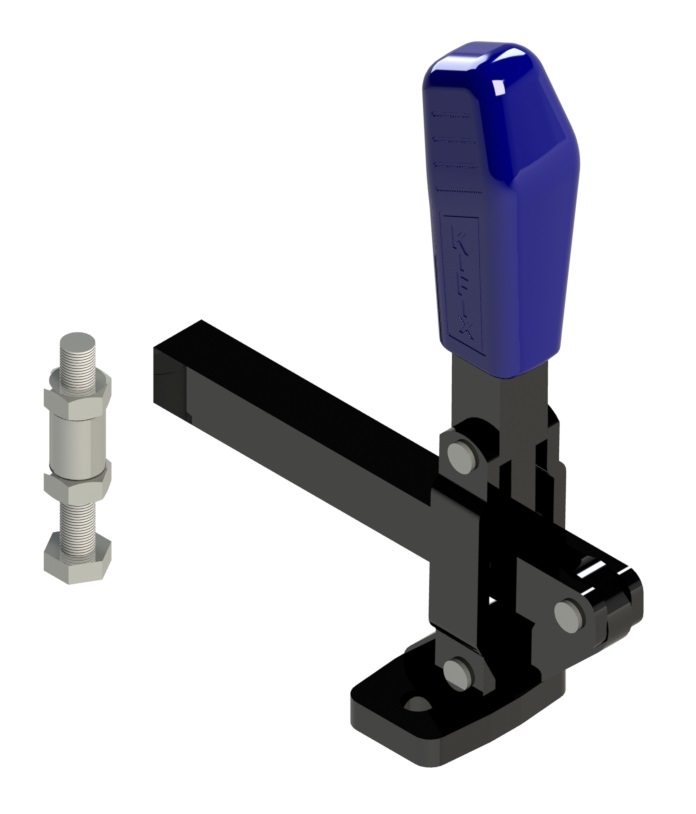

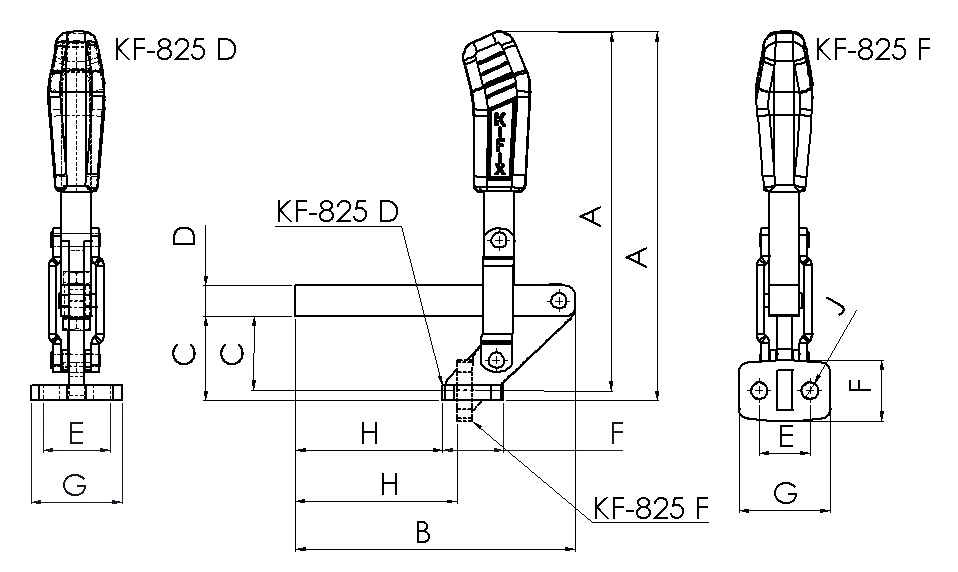

| KF-825 D | 450 | 231 | 175 | 53 | 19 | 32 | 38,1 | 57,2 | 92,2 | 10,5 | 195 | 1,850 |
| KF-825 F | 450 | 225 | 175 | 46,7 | 19 | 32 | 38,1 | 57,2 | 101,6 | 10,5 | 195 | 1,850 |
