Grampo horizontal > KF-102 KF-103 KF-104
KF-102/103/104
KF-102/103/104
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

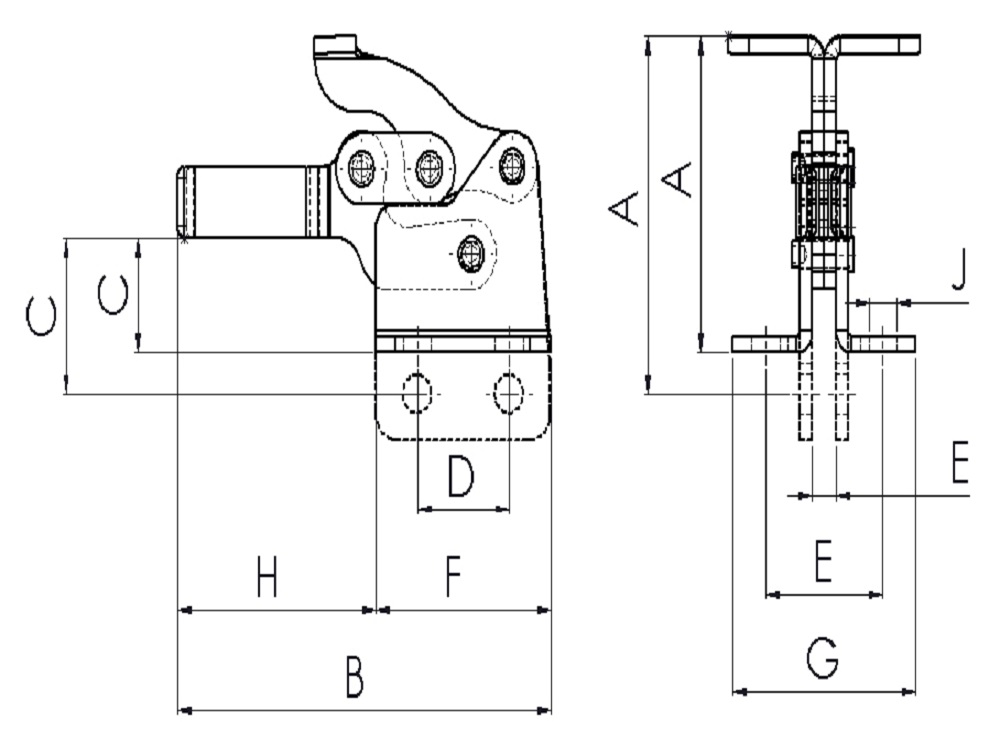

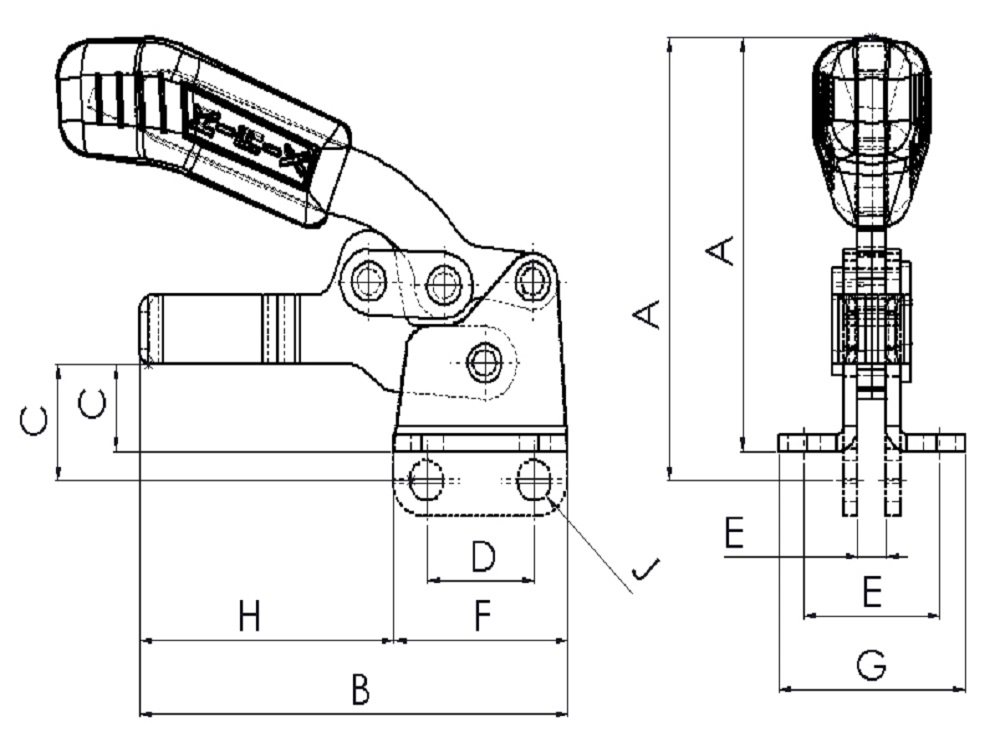

| REFERÊNCIA | FORÇA RETENÇÃO Kgf | A | B | C | D | E | F | G | H | J | ÂNGULO DE ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-102 D | 50 | 51 | 71 | 11 | 15 | 19 | 24 | 26 | 36 | 4,5 | 75 | 0,085 |
| KF-102 R | 50 | 58 | 71 | 14 | 15 | 4 | 24 | - | 36 | 4,5 | 75 | 0,085 |
| KF-103 D | 75 | 57 | 94 | 21 | 23 | 29 | 44 | 46 | 50 | 7,0 | 85 | 0,260 |

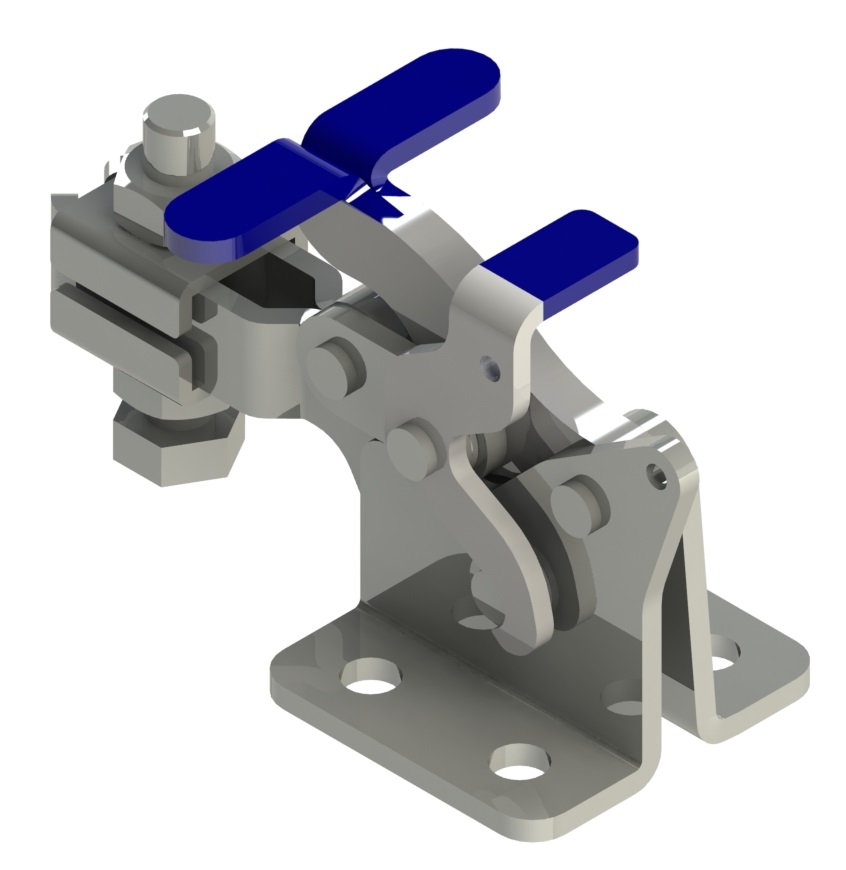

| KF-103 D TR | 75 | 57 | 94 | 21 | 23 | 29 | 44 | 46 | 50 | 7,0 | 85 | 0,275 |

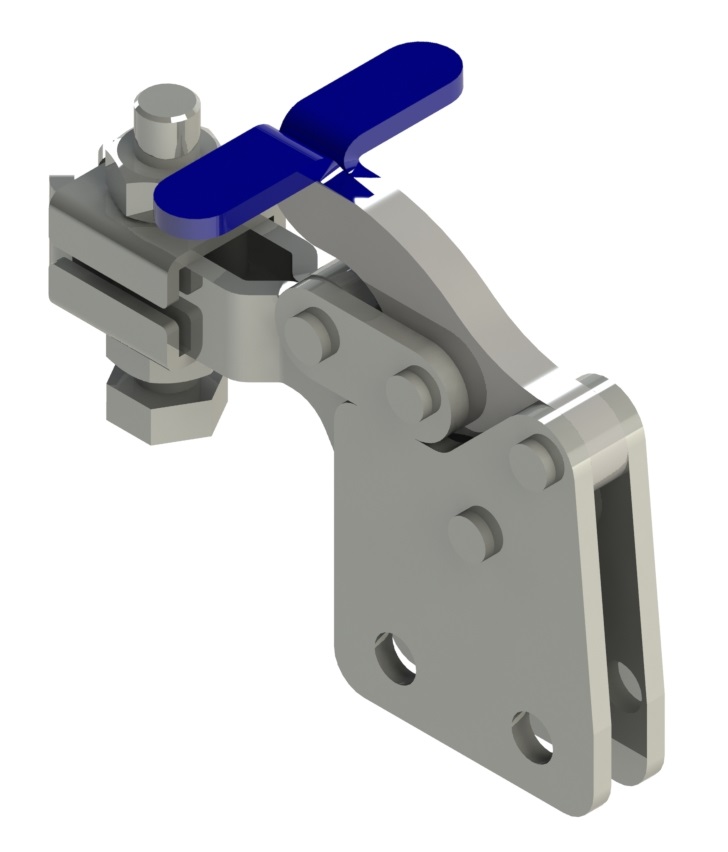

| KF-103 R | 75 | 64 | 94 | 28 | 23 | 6 | 44 | - | 50 | 7,0 | 85 | 0,260 |

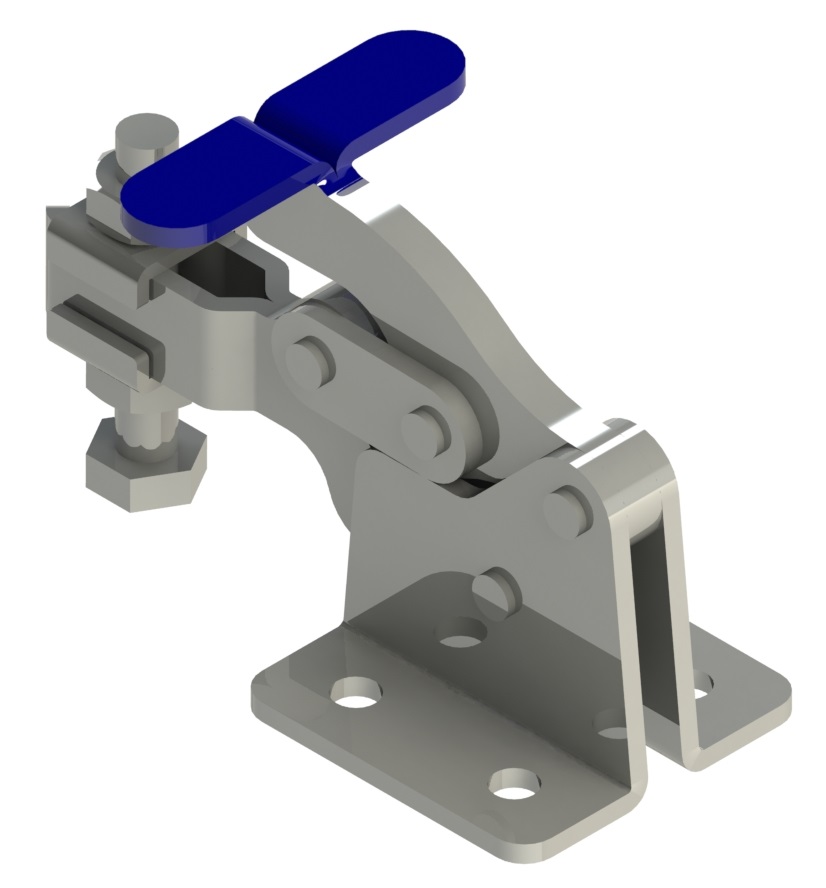

| KF-104 D | 340 | 85,6 | 131,8 | 31,3 | 35 | 38,1 | 64 | 62,7 | 67,8 | 8,5 | 90 | 0,670 |
| KF-104 R | 340 | 95,9 | 131,8 | 41,6 | 35 | 7,5 | 64 | - | 67,8 | 8,5 | 90 | 0,670 |
