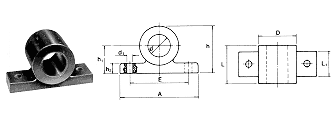

Mancal de Transmissão Eixo - MTE CÓDIGO A D E L1 L1 d d1 h h1 h2 MTE 11456 114 56 85 55,5 36 32 10 67 39 14,5 PEÇA FORA DE LINHA / OU SUJEITO A LOTE MINIMO Material: Poliamida. Cor: Preta. Acabamento superficial: Texturizada. Características: Boa resistência às interpéries, média de resistência ao calor de 50ºC, excelente carga à comnpressão. Esforço principal: compressão, velocidade periférica, atrito A=5x3,1 / A=15,5 cm2 Carga máxima = Rc. A=800 Kg/cm2x15,5 Carga máxima = 12.400 Kg Produto PV para cálculo sob rotação direta em atrito: PV (trabalho a seco) = 80, onde: P = pressão por unidade de superfície do mancal V = velocidade linear de rotação PV = 0,314.n.F / L Onde: n = rotação em RPM F = esforço radial sobre o mancal em Kg L = largura do mancal em mm / 80=0,314.n.F / 80x50=0,314.n.F F = 4.000 / 0,314.n Tabelando para: n = 10 rpm F=1273 kg n = 60 rpm F=636 kg n = 60 rpm F=424 kg n = 50 rpm F=254 kg Deverá se basear na tabela acima para calcular a carga. Aplicações: Para todos os tipos de máquinas e equipamentos. Na sua aplicação vem substituindo os de matal já existentes no mercado sem nenhuma desvantagem, principalmente pela sua facilidade de uso, que dispensa usinagens, pintiras e outros acabamentos, além de sua alta resistência ao trabalho.
