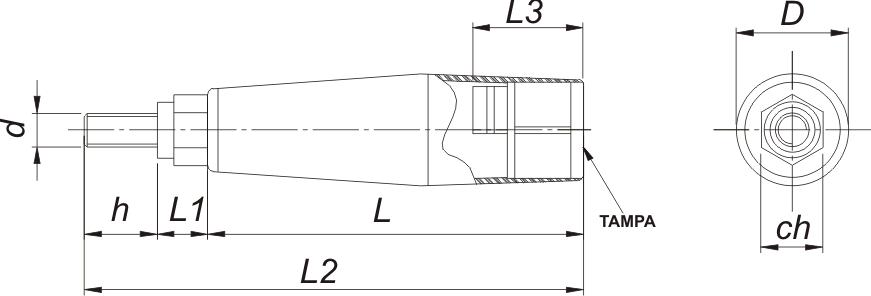

CÓDIGO |
D |
L |
L1 |
h |
L3 |
d |
d1 |
CG 1848 |
18 |
48 |
9,5 |
11 |
68,5 |
M60 |
12,4 |
CG 2067 |
20 |
67 |
10 |
12 |
89 |
M8 |
14 |
CG 2274 |
22 |
74 |
12 |
14 |
100 |
M8 |
14,5 |
CG 2789 |
27 |
89 |
13,5 |
16 |
119,5 |
M10 |
19,5 |
CG 30105 |
30 |
105 |
17 |
20,5 |
142,5 |
M12 |
20,5 |

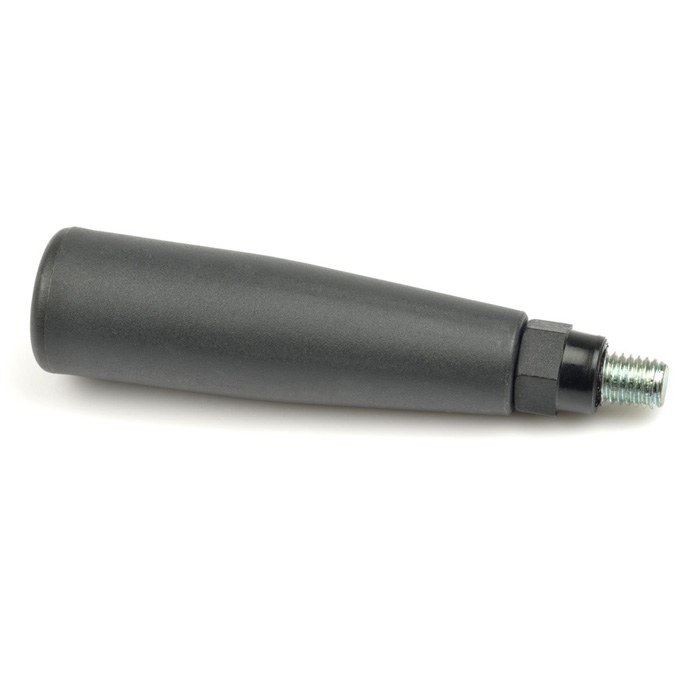

Material: polipropileno.
Cor: Preta.
Acabamento superficial: Polido.
Fixação: CGC - Aço 1020, zincado. / porca Parlok zincada branca
Características: Boa resistência mecânica, especialmente ao impacto. Boa resistência à luz, aos óleos e ao calor (50ºC).
Aplicações: Máquinas, equipamentos e dispositivos que necessitem de acionamento manual com movimento circulares.
Obs.: A linha "CG" é aplicada principalmente como complemento da linha de Volantes de Três Raios, 2 Raios com e sem alma de ferro e Volante Fechado, conforme tabela abaixo:
