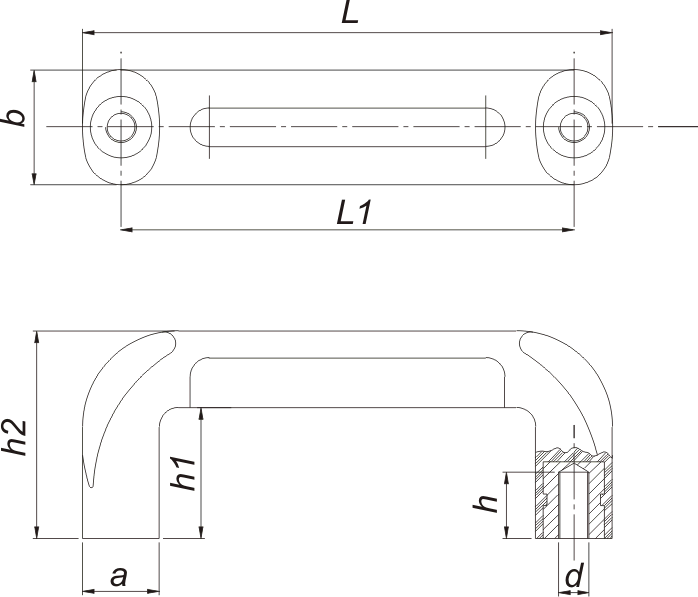

CÓDIGO	L	L1	a	b	d	h	h1	h2	Ch
CA103 - M6	103	86	17	26	M6x1,00	17	43	26	3/8"
CA103 - 5/16"	103	86	17	26	5/16"UNC-18	20	43	26	3/8"
CA137 - M8	137	118	20	30	M8x1,25	20	54	34	1/2"
CA137 - M10	137	118	20	30	M10x1,50	20	54	34	1/2"
CA137 - 1/4"	137	118	20	30	1/4"UNC-20	20	54	34	1/2"
CA137 - 5/16"	137	118	20	30	5/16"UNC-18	20	54	34	1/2"
CA137 - 3/8"	137	118	20	30	3/8"UNC-16	20	54	34	1/2"
CA197 - M8	203	180	22	30	M8x1,25	20	62	42	1/2"
CA197 - M10	203	180	22	30	M10x1,50	20	62	42	1/2"
CA197 - 3/8"	203	180	22	30	3/8"UNC-16	20	62	42	1/2"

Material: Baquelite.

Cor: Preta.

Acabamento superficial: Polido.

Fixação: Latão liga 360.

Características: Bons valores de isolamento elétrico (média e baixa voltagem), boa resistência às interpéries e às altas temperaturas.

Aplicações: Para todos os tipos de máquinas e equipamentos.

A - Resistência ao torque de aperto admissível (ruptura):
- CA 103 = 0,75 Kgm
- CA 137 = 0,75 Kgm
- CA 197 = 1,0 a 1,5 Kgm

B - Resistência ao içamento de carga:
- CA 103 = 326 a 390 Kgm
- CA 137 = 344 a 375 Kgm
- CA 197 = 352 a 408 Kgm

C - Resistência ao impacto lateral:
- CA 103 = 3,21 Kgm
- CA 137 = 2,58 Kgm
- CA 197 = 4,16 Kgm

Obs.: Torque de montagem (aperto admissível) na bucha roscada deve ser 40% do valor do item "A".
